PVE 直通 RTX 6000D 大显存算力卡硬核排障实录

本文记录在 H3C 服务器 PVE 环境下，将 NVIDIA RTX 6000 Ada（48G 大显存纯算力卡）直通给 Windows/Linux 虚拟机，并彻底解决“代码 43”及“Fallen off the bus”报错的完整排坑过程。适用于需要在开启 SR-IOV 的企业级服务器上部署大显存 GPU 的运维与 AI 基础设施工程师。阅读本文，你将获得从底层 BIOS MMIO 寻址排查到 PVE 虚拟机配置的最佳实践，避免在客机驱动与注册表层面做无效消耗。

1. 环境与简介

排查与落地需建立在清晰的软硬件基线上。虚拟化大显存算力卡，最易踩坑点在于宿主机物理地址空间的枯竭。

硬件底座： H3C 服务器 (AMD EPYC 架构)

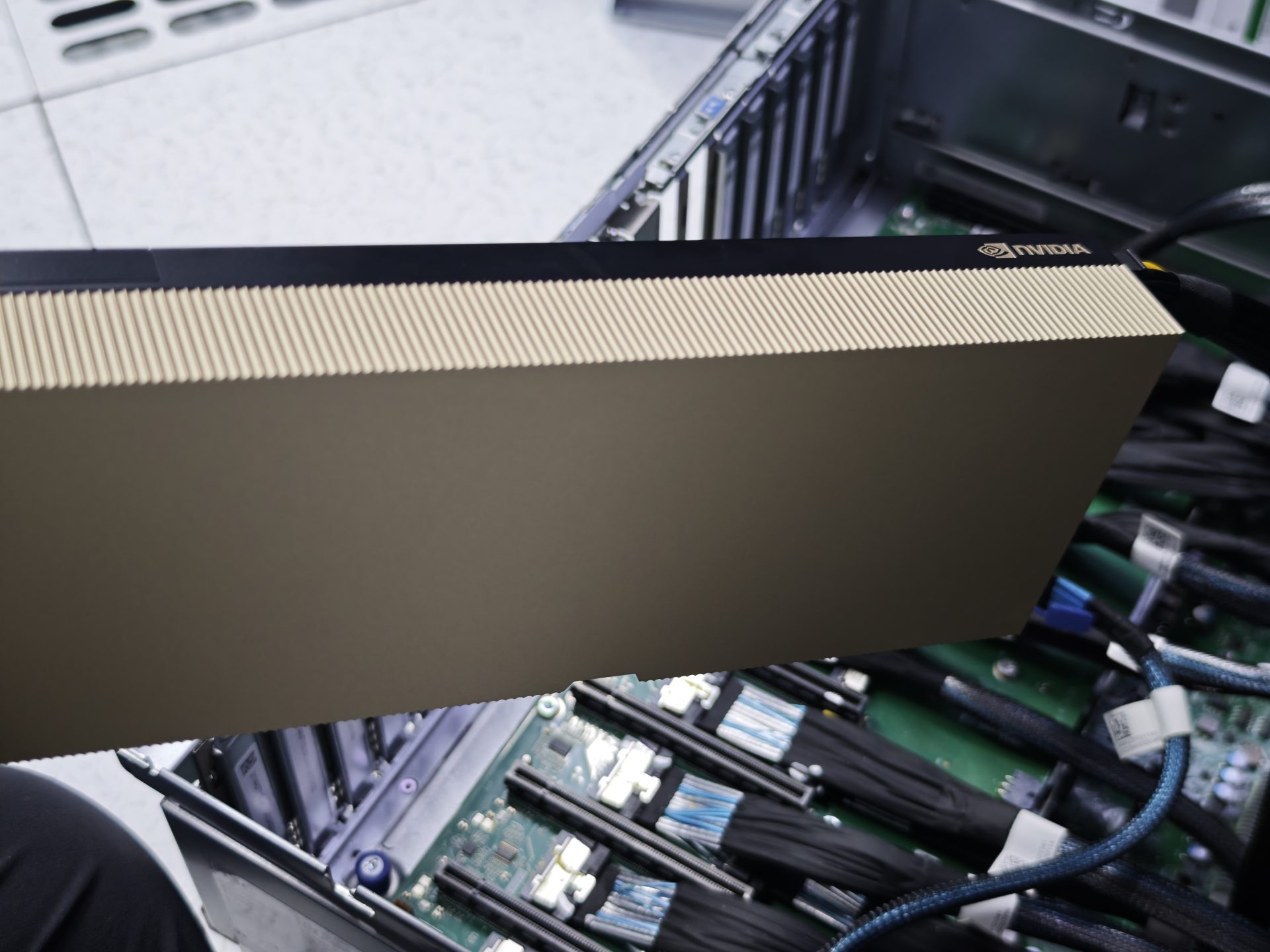

核心外设： NVIDIA RTX 6000D (84GB VRAM)
宿主机 OS： Proxmox VE (PVE) 9.1.1
客机 OS： Windows 11 / Ubuntu 24.04 Server
驱动版本： NVIDIA Data Center / Enterprise 590.48.01 及 595.97
目标指标： 虚拟机内 nvidia-smi 成功输出 P0 满血状态面板，0 报错。

许可与合规说明：

许可演进： 采用 NVIDIA 官方 Data Center 闭源驱动（Proprietary），避免使用 Nouveau 或开源 OpenRM 模块引发中断异常。
风险规避： 禁止在虚拟机内混合使用 GeForce 游戏驱动；允许在 EULA 授权范围内用于内网 AI 推理与计算加速。
免责声明： 以上为信息性说明，非法律意见。

2. 核心问题与架构排查

方案核心： 大显存 GPU 直通失败（虚拟机报代码 43 或脱离总线）的根本原因通常不在驱动，而在宿主机 BIOS 的 64 位 MMIO（内存映射）寻址空间耗尽。

核心排查流程

查宿主物理层： 执行 dmesg -T | grep "no space"，若存在 BAR 2 [mem size 0x... 64bit pref]: can't assign，证明主板分配空间失败。
查宿主隔离层： 执行 lspci -nnk -s <设备号>，确认 vfio-pci 已先于系统驱动接管 GPU。
查客机虚拟层： 验证 QEMU 配置中是否已将 CPU 物理寻址位数暴露给客机，并扩大了虚拟 EFI 映射窗口。

关键细节与失败模式

失败模式（Windows 43 与 0x0）： 设备管理器报 43，且 PowerShell 提取 ProblemStatus 为 0。此为底层 PCIe 握手失败，非单纯驱动冲突。切忌盲目修改注册表（如强制 TCC 或 MSI 重定向），会引发后续死锁。
失败模式（Linux QEMU Code 1）： 启动报错 MSIX PBA outside of specified BAR。此为物理主板中断向量表分配超限导致的 QEMU 自保闪退。
冲突根源（SR-IOV）： 服务器开启网卡 SR-IOV 会动态生成大量 VF，瞬间榨干 BIOS 默认的 256G MMIO 高位空间，导致 48G 显存的 GPU 请求被宿主内核拒绝。

3. 对比与选型：MMIO 空间抢夺战

在确诊物理空间不足后，解决路线分为以下两种：

解决路线	性能损耗	主要优势	主要劣势/注意	典型场景
A. 修改 BIOS PFMMIO	0	显卡直通与 SR-IOV 完美共存	依赖主板厂商开放隐藏的 Padding 选项	综合性企业级算力/网络集群
B. 强关 SR-IOV	0	直接释放 100G+ MMIO，GPU 必通	丧失硬件级网卡虚拟化，需改用桥接	纯 AI 训练节点，主板 BIOS 锁死

小结：

要极致隔离与外设共存 → 选 A（进 BIOS 找 PCI Hot-Plug Settings）。
若主板 BIOS 选项锁死且急需 GPU 算力 → 选 B，牺牲网络 SR-IOV 保全显卡。

4. 落地实践（直接可跑）

本节提供修改底层逻辑与配置虚拟机的标准步骤。

4.1 宿主机环境制备

Bash

# 1. 确保屏蔽宿主驱动，避免抢占
cat <<EOF > /etc/modprobe.d/pve-blacklist.conf
blacklist nouveau
blacklist nvidia
blacklist nvidiafb
EOF

# 2. 确保加载 VFIO 核心模块
cat <<EOF >> /etc/modules
vfio
vfio_iommu_type1
vfio_virqfd
vfio_pci
EOF

# 更新内核并重启
update-initramfs -u -k all

# 1. 确保屏蔽宿主驱动，避免抢占
cat <<EOF > /etc/modprobe.d/pve-blacklist.conf
blacklist nouveau
blacklist nvidia
blacklist nvidiafb
EOF

# 2. 确保加载 VFIO 核心模块
cat <<EOF >> /etc/modules
vfio
vfio_iommu_type1
vfio_virqfd
vfio_pci
EOF

# 更新内核并重启
update-initramfs -u -k all

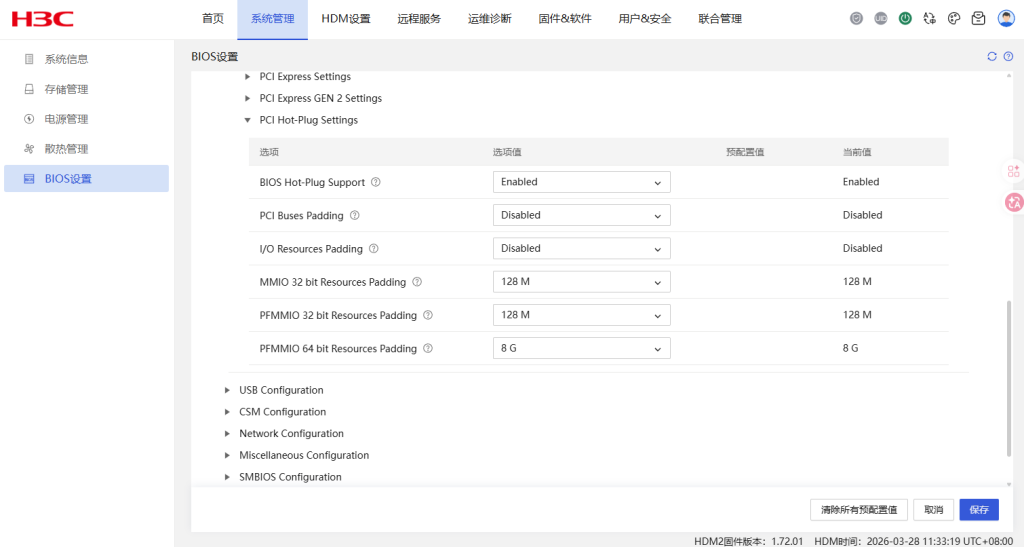

BIOS 关键操作： 重启物理机，进入 BIOS 或 BMC -> Advanced -> PCI Hot-Plug Settings。将 PFMMIO 64 bit Resources Padding 设置为最大值（如 512G 或 1T），保存重启。dmesg 中 no space 红字消失即为成功。

避坑指南：不要只在物理机的 BIOS 界面里寻找 PFMMIO 选项，部分企业级服务器会将该高级选项隐藏在 BMC (基板管理控制器) 的独立 Web 管理后台设置中。

4.2 虚拟机核心配置

现代大显存 GPU 直通存在两条不可妥协的底层基线：必须使用 Q35 机型（提供原生 PCIe 拓扑结构以支持现代驱动）与 OVMF BIOS（提供 64 位及 4G 以上的内存寻址能力）。

配置文件路径：/etc/pve/qemu-server/<VMID>.conf。以下为无头算力卡（Windows/Linux 均适用）必须对齐的 4 个关键参数：

Conf

# 基线架构：必须启用原生 PCIe 通道与 UEFI 固件
machine: q35
bios: ovmf

# 必须使用宿主机物理地址位数，否则大内存寻址失败
cpu: host,hidden=1,flags=+pcid,phys-bits=host

# 扩大 UEFI 的 MMIO 映射窗口至 512GB
args: -fw_cfg name=opt/ovmf/X-PciMmio64Mb,string=524288

# 彻底关闭虚拟显卡，防止 WDDM 主显示权抢占导致驱动崩溃 (安装前须备好 RDP)
vga: none

# 内存底线：分配大于 8GB，防止解压与调度超大 VRAM 时静默 OOM
memory: 8192

# 直通设备本体
hostpci0: 0000:01:00,pcie=1

# 基线架构：必须启用原生 PCIe 通道与 UEFI 固件
machine: q35
bios: ovmf

# 必须使用宿主机物理地址位数，否则大内存寻址失败
cpu: host,hidden=1,flags=+pcid,phys-bits=host

# 扩大 UEFI 的 MMIO 映射窗口至 512GB
args: -fw_cfg name=opt/ovmf/X-PciMmio64Mb,string=524288

# 彻底关闭虚拟显卡，防止 WDDM 主显示权抢占导致驱动崩溃 (安装前须备好 RDP)
vga: none

# 内存底线：分配大于 8GB，防止解压与调度超大 VRAM 时静默 OOM
memory: 8192

# 直通设备本体
hostpci0: 0000:01:00,pcie=1

4.3 启动与验证

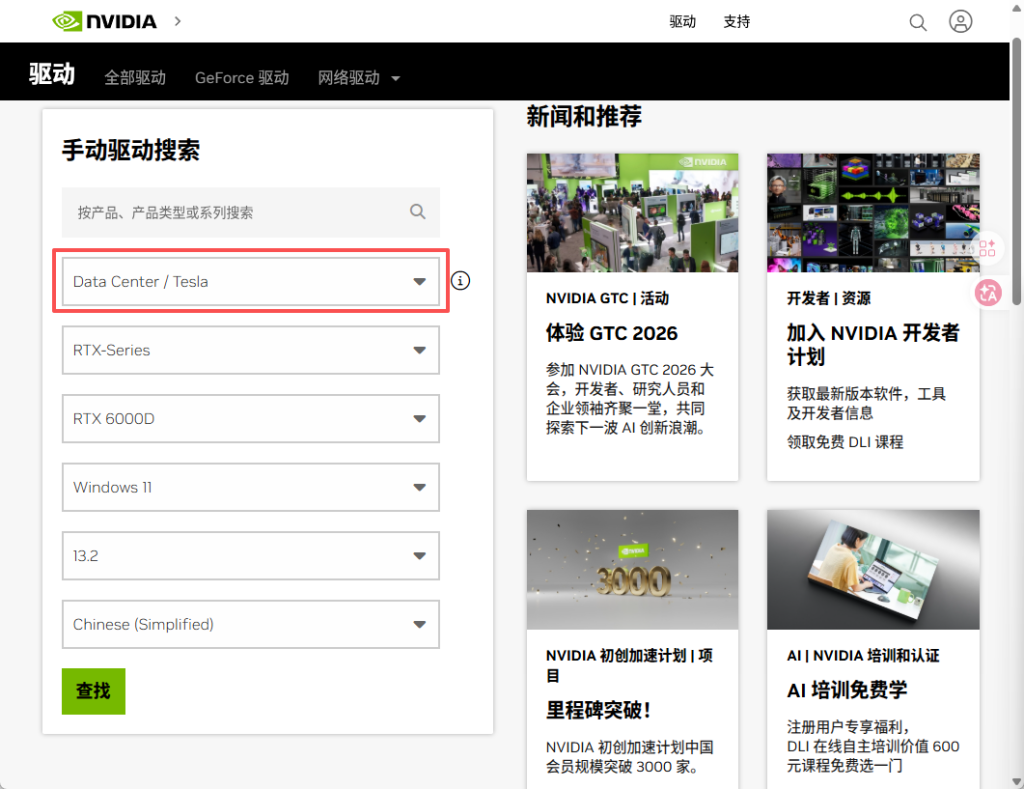

Windows需要下载数据中心版驱动，地址：https://www.nvidia.cn/drivers/

Windows开机后，执行 Data Center 版驱动的清洁安装（卸载此前所有残留驱动）。完成后在终端/命令提示符输入验证命令：

Bash

# 验证驱动状态与显存挂载
nvidia-smi

# 验证驱动状态与显存挂载
nvidia-smi

期望输出： 输出完整面板，无通信报错。Fan / Temp 数据正常读取，GPU Memory 准确识别出容量。

Linux操作请参考《REK2 搭建6节点K8S教程（三）：RKE节点安装》文中第二节：2.1 安装GPU驱动

5. 结尾

总结：
1. 算力卡代码 43 优先查宿主 dmesg 的 MMIO 分配。
2. 大显存 GPU + SR-IOV 是 MMIO 空间耗尽的重灾区。
3. 虚拟机配置必须补齐 phys-bits=host、X-PciMmio64Mb 窗口和 vga: none 三板斧。
边界提醒： 若在老旧服务器上配置，可能因 BIOS 固件限制完全无法调大 MMIO，此时只能物理关闭 SR-IOV。
下一步：
- 在 Windows 环境下验证 CUDA 运行环境及 PyTorch 调用。
- 配置 PVE 宿主机的开机启动顺序，确保 VFIO 模块在网卡 VF 切分前优先锁死显卡。
